PCB封裝是電子元件在印制電路板上的“腳印”圖，既描繪了元件的外觀又比較精確地描繪了元件引腳之間的相對位置。純粹的元件封裝僅僅是空間的概念，因此不同的元件可以共用同一個PCB封裝，比如74LS04和74AC08都可以采用PDIP這種14個引腳的雙列直插式的塑料封裝。另一方面，同種元件也可以有不同的封裝，如74LS04和74AC08還可以采用SOIC這種小型的集成電路封裝。

PCB封裝在PowerPCB中是用“PCBDecal”表示的，在OrCAD中是用“PCBFootprint”表示的。

元件的封裝可以分為兩類，即插入式封裝技術（THT，ThroughHoleTechnology）和表面貼片式封裝技術（SMT，SurfaceMountedTechnology）。

將元件安置在板子的一面，并將引腳焊在另一面，這種技術稱為插入式封裝。這種元件需要占用大量的空間，并且要為每個引腳鉆一個孔。所以它們的引腳其實占掉兩面的空間，而且焊盤也比較大。但是，THT元件和SMT元件比起來，與PCB連接性比較好。像插座這類的元件需要承受一定的壓力，所以通常它們都是THT封裝。

使用表面貼片式封裝技術的元件，引腳焊在元件的同一面。這種技術不用為了焊接每個引腳而在PCB上鉆孔。在PCB板的兩面焊接表面貼片式封裝的元件，節省了空間。SMT封裝的元件比THT封裝的元件要小，所以和使用THT元件的PCB比起來，使用SMT元件的PCB板上元件要密集很多。SMT封裝的元件也比THT封裝的元件要便宜，所以現今的PCB上大部分都是采用SMT封裝的元件。

有關PCB封裝的另一個重要問題是設計單位。一般集成電路都是歐美一些半導體公司生產的，所以PCB封裝一般是用英制單位來描述的。英制單位和公制單位的換算關系是：

1毫米=0.0394英寸；

1毫米=39.37密爾；

1英寸=25.4毫米；

1密爾=0.0254毫米；

1英寸=1000密爾。

inch也簡化為in。

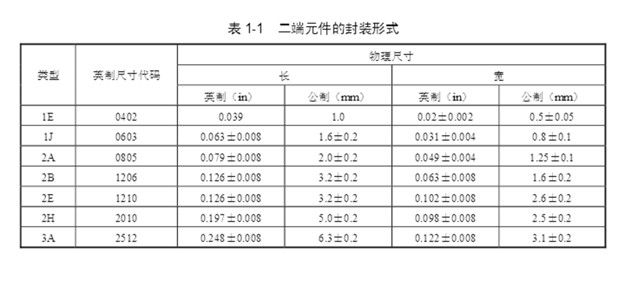

電子產品的集成度越來越高，體積越來越小，二端元件的封裝也越來越小，表1-1是目前二端元件的一些常見于封裝形式。
